Как производят LCD-дисплеи: технологии и контроль качества

LCD‑дисплеи применяются в цифровых вывесках, терминалах самообслуживания, промышленном оборудовании, POS‑системах, медицинской технике и бытовой электронике. За привычной картинкой на экране стоит сложный производственный процесс, который включает создание жидкокристаллической матрицы, установку подсветки, сборку модулей и многоступенчатый контроль качества.

Производство жидкокристаллической матрицы

Основой LCD‑дисплея является панель из жидких кристаллов, расположенных между двумя стеклянными подложками. Жидкие кристаллы меняют ориентацию под действием электрического поля и управляют прохождением света. От качества этой матрицы зависит чёткость, стабильность и равномерность изображения.

Подготовка стеклянных подложек

Стекло проходит этапы резки, полировки и нанесения тонкого оксидного покрытия. Подложки должны быть ровными и чистыми, так как микроскопические дефекты приводят к засветам, неравномерности яркости и другим визуальным артефактам.

Создание тонкоплёночных транзисторов (TFT)

На одну из подложек наносят слой тонкоплёночных транзисторов методом фотолитографии, который применяют в микроэлектронике. Каждый пиксель получает отдельный транзистор, управляющий подачей сигнала. Чем точнее выполняется этот этап, тем меньше риск появления битых пикселей и полос.

Нанесение цветовых фильтров

На вторую подложку наносятся цветовые фильтры RGB. Они формируют красный, зелёный и синий компоненты изображения. Дополнительно используется чёрная матрица, которая уменьшает паразитные засветы между ячейками и улучшает контраст.

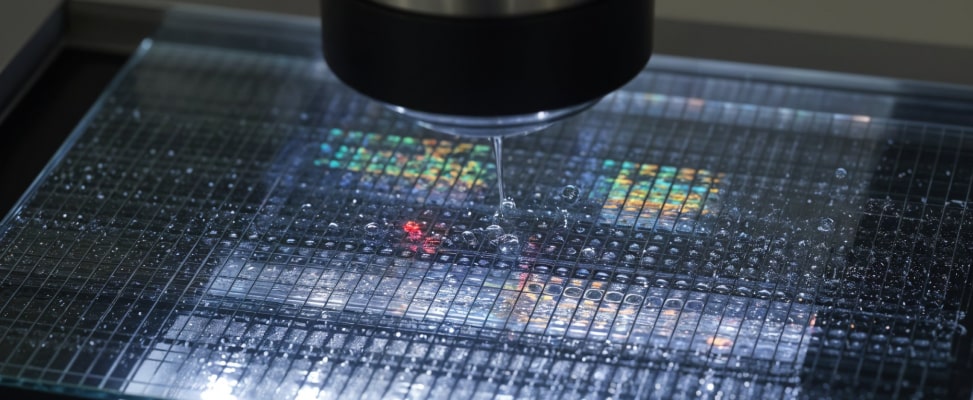

Заполнение жидкими кристаллами

Две подготовленные подложки совмещаются, герметизируются и заполняются LC‑материалом под вакуумом. Важно обеспечить равномерное распределение жидких кристаллов по всей площади. Нарушение этого баланса приводит к неравномерности подсветки и потере качества изображения.

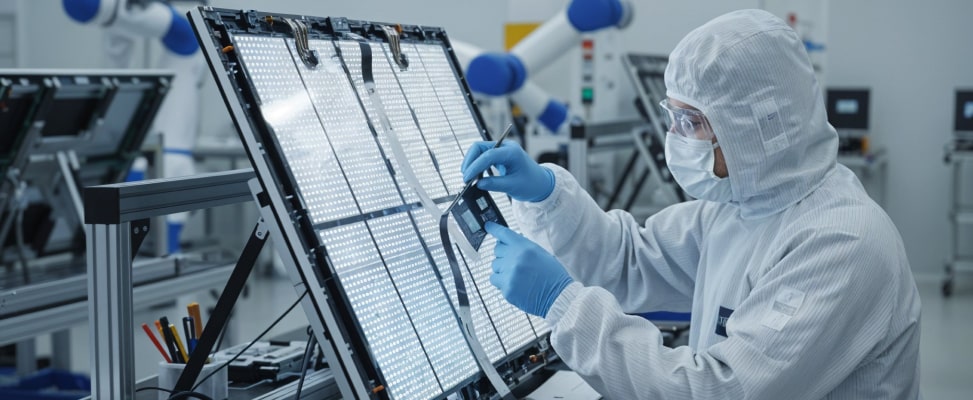

Установка LED-подсветки

Жидкие кристаллы не излучают свет, поэтому LCD‑дисплей требует отдельной подсветки. Для этого используются светодиодные модули, которые обеспечивают устойчивый световой поток и длительный ресурс.

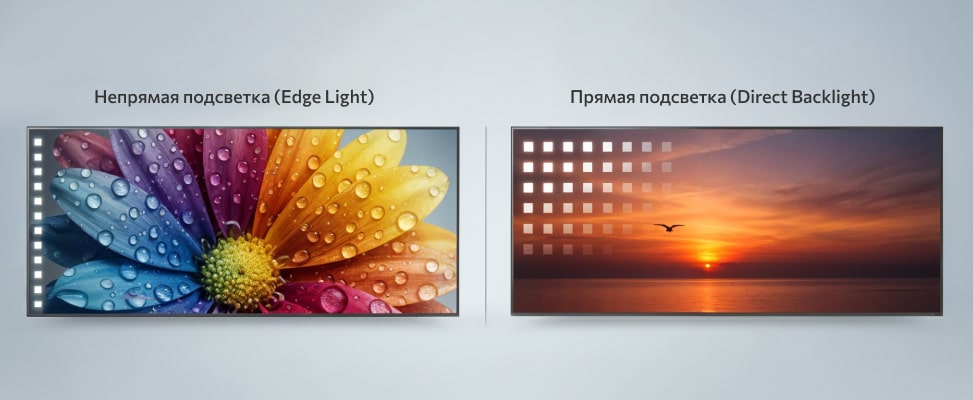

Типы подсветки

Существуют две основные схемы подсветки:

• Edge LED — светодиоды расположены по краям, а свет распределяется через световод.
• Direct LED — светодиоды находятся за всей площадью экрана, обеспечивая более равномерную подсветку.

В коммерческих и промышленных панелях часто применяют Direct LED, так как он лучше подходит для круглосуточной работы и высокой яркости.

Формирование светорассеивающих слоёв

Поверх подсветки размещают рассеивающие плёнки, линзовые структуры и поляризационные фильтры. Эти слои выравнивают световой поток, повышают контраст и уменьшают блики. От правильной конфигурации оптического пакета зависит однородность подсветки и комфорт восприятия изображения.

Сборка LCD-модуля

После подготовки матрицы и подсветки выполняется сборка LCD‑модуля. Матрица соединяется с блоком подсветки, закрепляется в раме и подключается к плате управления.

Контроллер и интерфейсы

Контроллер отвечает за приём и обработку видеосигнала, распределение его по строкам и столбцам матрицы, регулировку яркости, контрастности и цвета. В коммерческих дисплеях используются интерфейсы HDMI, DisplayPort, DVI, USB, LVDS или eDP. В промышленных моделях контроллеры дополнительно защищены от перепадов напряжения и электромагнитных помех.

Калибровка и настройка изображения

После сборки модуль проходит калибровку. Настраиваются яркость, цветовая температура, баланс белого и равномерность подсветки. Проводится проверка на наличие дефектных пикселей, цветовых и геометрических искажений. Для панелей, которые будут использоваться в Digital Signage, уделяется внимание поведению при вертикальной ориентации и длительной работе.

Контроль качества на всех этапах

Производство LCD‑дисплеев опирается на жёсткую систему контроля качества. Проверки проводятся на уровне компонентов, модулей и готовых изделий.

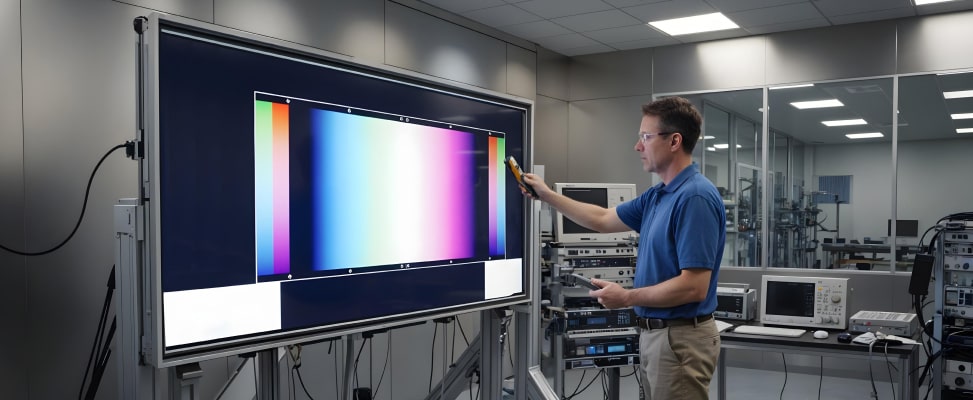

Оптические тесты

Измеряется яркость, контрастность, цветовой баланс и углы обзора. Проверяется равномерность подсветки и отсутствие пятен, полос и других дефектов.

Электрические тесты

Контролируется стабильность питания, работа транзисторов, отсутствие мерцания и шумов. Панели тестируются на предмет битых и застрявших пикселей.

Термостойкость и ресурс

Готовые дисплеи помещают в климатические камеры и проверяют при разных температурах и влажности. Коммерческие и промышленные модели дополнительно проходят тест непрерывной работы, подтверждающий пригодность к круглосуточному режиму.

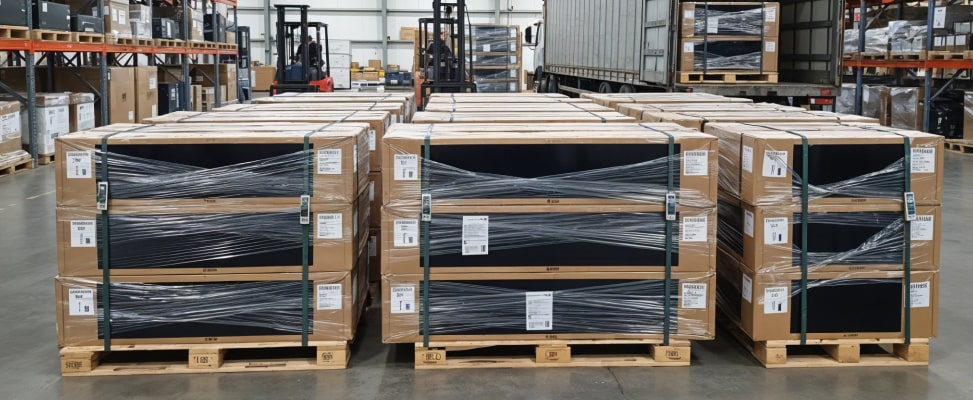

Финальная сборка и упаковка

Собранный модуль устанавливается в корпус, который может быть пластиковым, металлическим или антивандальным. При необходимости добавляется защитное или антибликовое стекло, сенсорный экран, крепёжные элементы. Дисплей проходит финальный осмотр и функциональные тесты, после чего упаковывается и отправляется заказчику.

Заключение

Производство LCD‑дисплеев включает последовательность технологических операций — от формирования жидкокристаллической матрицы до испытаний готового изделия под нагрузкой. Проработанный процесс и многоступенчатый контроль качества обеспечивают стабильную работу дисплеев, равномерное изображение и длительный срок службы. Такие экраны применяются в системах Digital Signage, терминалах, навигации и промышленном оборудовании, где требуется надёжное отображение информации.
