ЖК-видеостена решает задачу, с которой не справляется одиночный дисплей: показать крупное, детальное изображение на площади в несколько квадратных метров и удержать чёткость при просмотре с близкого расстояния. Там, где нужно вывести карту города в диспетчерской, схему процесса в переговорной или яркую витрину в фойе торгового центра, набор панелей в единой сетке работает лучше одного большого экрана. Ниже разобрано, что стоит за словом «бесшовная», из каких частей собирается видеостена, какие форматы существуют и как проходит монтаж.
Что такое ЖК-видеостена
ЖК-видеостена — это несколько жидкокристаллических панелей, собранных в единую конструкцию и управляемых как один экран. Видеопроцессор разбивает исходное изображение на части и раздаёт каждую панели, а зритель видит цельную картинку без разрывов. На одну и ту же стену можно вывести одно большое изображение, разделить площадь на несколько независимых окон или комбинировать оба режима.
От сборки из бытовых телевизоров видеостена отличается тремя вещами. Панели для видеостен имеют узкую рамку по краю, рассчитаны на непрерывную работу и калибруются по цвету и яркости в единую сетку, чтобы соседние экраны не различались оттенком. Бытовой телевизор для этого не подходит: широкая рамка режет изображение полосами, а матрица не рассчитана на работу по 16–24 часа в сутки.
Основа большинства проектов — панель 55 дюймов. Это стандартная диагональ для видеостен: панели такого размера собираются в сетки от 2×2 до крупных конфигураций и дают удобное соотношение площади к стоимости. Нестандартные размеры панелей изготавливаются под техническое задание отдельно.
Что значит «бесшовная» видеостена
Полностью бесшовной ЖК-видеостены не существует: между двумя жидкокристаллическими панелями всегда остаётся тонкая рамка. Термин «бесшовная» описывает панели, у которых эта рамка сведена к минимуму. Ключевой параметр — суммарный шов между двумя соседними экранами, его измеряют в миллиметрах и обозначают как «bezel-to-bezel».
Разница между классами заметна на стыке панелей. Чем тоньше шов, тем менее различима сетка и тем цельнее выглядит изображение с рабочего расстояния. Три типовых класса:
Выбор класса зависит от расстояния до зрителя. Для диспетчерской, где операторы сидят в двух-трёх метрах от стены, берут панели с минимальным швом 1,8 или 0,88 мм — линии стыка не отвлекают от данных. Для фойе торгового центра, где посетитель смотрит на стену с пяти-семи метров, достаточно шва 3,5 мм: с такой дистанции рамка не различима, а стоимость проекта ниже.
Из чего собирается видеостена
ЖК-видеостена — это не только панели. Полный комплект состоит из четырёх частей, и каждая влияет на итоговый результат.
1. Панели с узкой рамкой
Профессиональные ЖК-панели 55 дюймов с тонким швом, рассчитанные на непрерывную работу. Собираются в сетку и калибруются по цвету в единое полотно.
2. Крепёжная система
Кронштейны с точной регулировкой по трём осям и механизмом выдвижения панели вперёд. Нужны, чтобы выставить панели вровень и получить доступ к задней стороне для обслуживания.
3. Видеопроцессор
Контроллер, который принимает сигнал от источников, разбивает изображение на сегменты по числу панелей и управляет окнами. От него зависит, сколько источников можно вывести одновременно.
4. Программа управления
ПО для раскладки контента, расписания показа и переключения сценариев. Через него оператор задаёт, что и когда появляется на стене.
Крепёжная система заслуживает отдельного внимания. Кронштейны для видеостен отличаются от обычных настенных креплений: они позволяют подвинуть каждую панель по горизонтали и вертикали на доли миллиметра, чтобы швы по всей сетке были ровными. Механизм выдвижения даёт доступ к любой панели с лицевой стороны — это важно для обслуживания, когда стена вплотную встроена в нишу.
Форматы и конфигурации
Видеостена собирается почти в любую сетку. Выбор конфигурации определяется площадью стены, пропорцией контента и расстоянием до зрителя. Ниже — типовые форматы на панелях 55 дюймов и их применение.
* Габариты приведены ориентировочно для панелей 55 дюймов и зависят от толщины шва конкретной модели.
Самая частая конфигурация — 3×3: девять панелей дают крупное полотно на стену переговорной или фойе и остаются удобными в монтаже. Формат 2×2 подходит для компактных зон, где важна цельная картинка, но нет большой стены. Вертикальные и нестандартные раскладки собираются под конкретный интерьер, когда прямоугольная сетка не вписывается в помещение.
Где применяют ЖК-видеостены
Видеостены устанавливают в помещениях, где нужно показать крупное изображение группе людей или свести несколько источников на одну поверхность. Ниже — шесть типовых сфер применения.

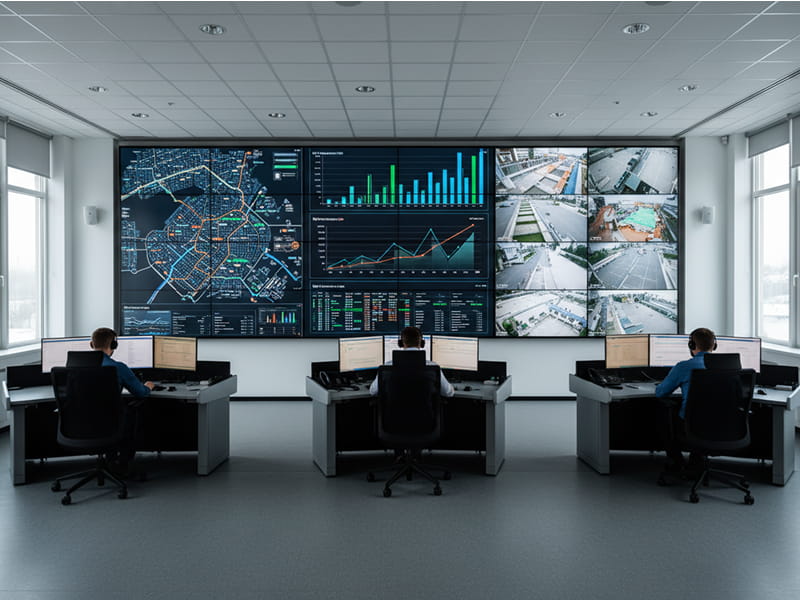

1Диспетчерские и ситуационные центры
Операторы держат на одной стене карту, показания датчиков, камеры и графики одновременно. Видеопроцессор выводит десятки источников в независимых окнах, а тонкий шов не режет карту на части. Работа идёт круглосуточно, поэтому нужны панели для непрерывного режима.
Расстояние от оператора до стены — два-три метра, поэтому здесь берут минимальный шов 0,88–1,8 мм: линии стыка не отвлекают от данных при постоянном наблюдении.

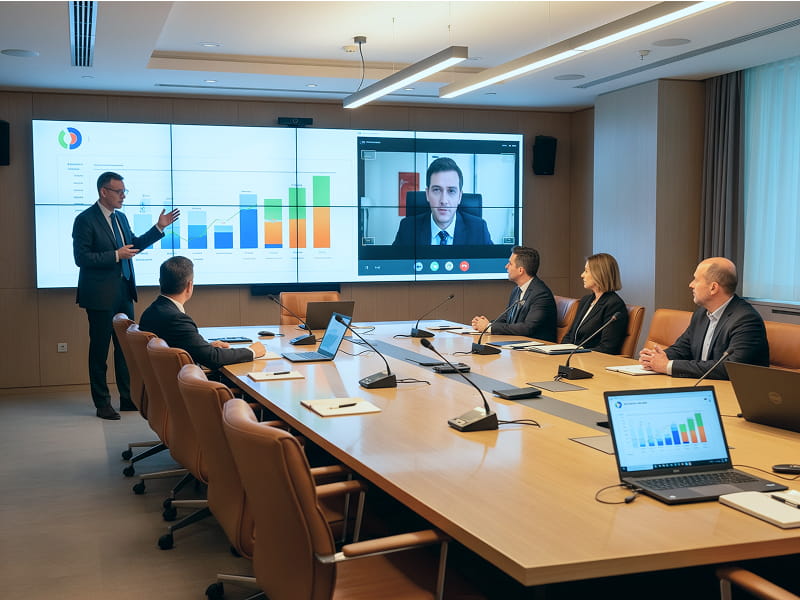

2Конференц-залы и переговорные
В переговорной видеостена показывает презентации, схемы и данные с ноутбука докладчика, а на крупных совещаниях делит площадь на окна: слева слайды, справа участники видеосвязи. Изображение выводится с компьютера или системы конференцсвязи, переключение источников — через программу управления.
Для зала на 10–20 человек подходит формат 2×2 или 3×3. Панели с тонким швом важны потому, что участники сидят близко к экрану.

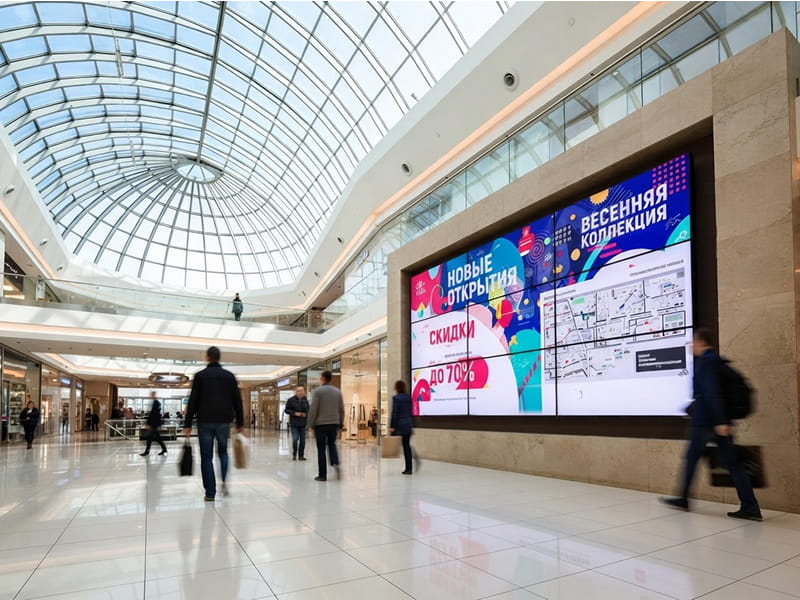

3Фойе торговых центров и ритейл
В фойе ТЦ видеостена работает рекламной поверхностью и навигатором: афиша событий, карта этажей, ролики арендаторов. Крупное яркое полотно притягивает взгляд на входе и заметно лучше статичного баннера. Контент меняется удалённо по расписанию.
Посетитель смотрит с пяти-семи метров, поэтому здесь достаточно шва 3,5 мм — с такой дистанции рамка не различима, а бюджет проекта ниже.

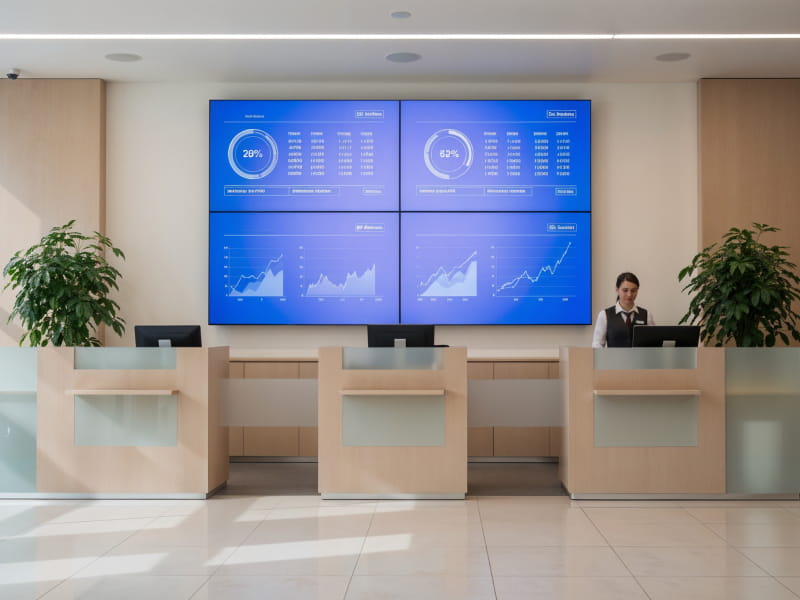

4Банки и клиентские зоны
В клиентском зале банка видеостена показывает курсы валют, условия продуктов и рекламу услуг, а в аналитических подразделениях выводит сводки и дашборды. Централизованная программа управления позволяет головному офису обновлять контент всех отделений из одной панели.
Для клиентской зоны берут формат 2×2 или 3×3 со средним швом. Для внутренних аналитических помещений — тонкий шов, как в диспетчерских.

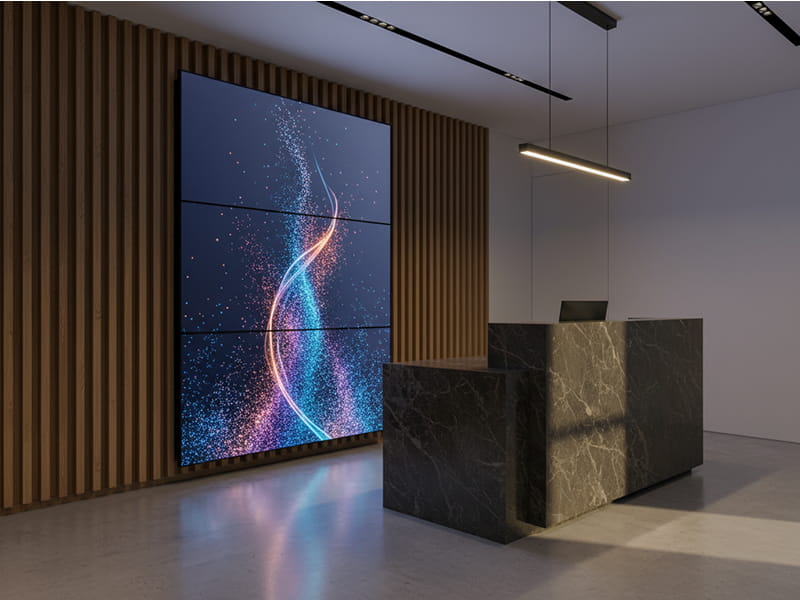

5Шоурумы и корпоративный ресепшн
В шоуруме и зоне ресепшн видеостена формирует первое впечатление: бренд-контент, ролики о продукте, живой фон за стойкой. Крупное полотно выглядит представительнее набора отдельных экранов и задаёт тон пространству.
Здесь чаще выбирают тонкий шов ради цельной картинки вблизи и аккуратные форматы 2×2 или вертикальные раскладки под конкретный интерьер.

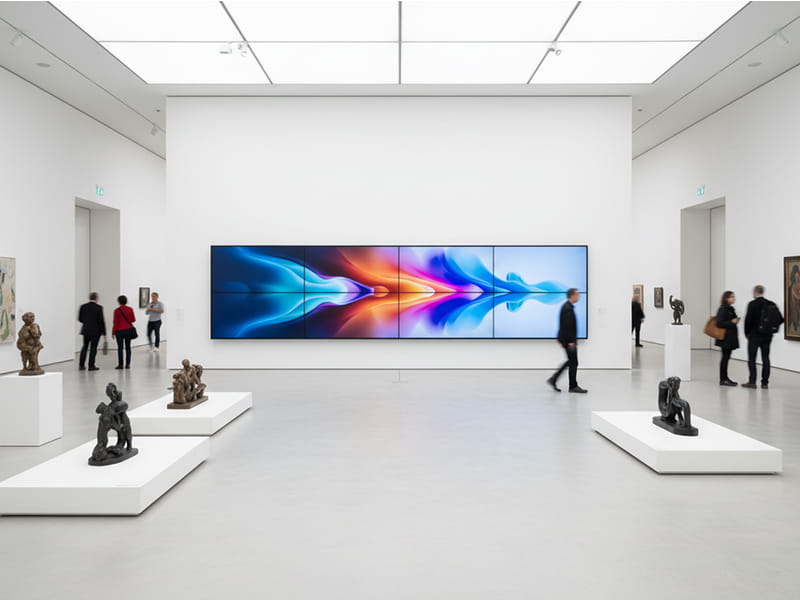

6Музеи, выставки и шоу-пространства
В музейных и выставочных залах видеостена становится частью экспозиции: панорамный видеоряд, интерактивные сценарии по расписанию, крупные визуальные акценты. Мозаичные и нестандартные раскладки помогают вписать поверхность в архитектуру зала.
Контент, как правило, художественный и детальный, поэтому важен тонкий шов и точная калибровка цвета по всей сетке.
Бесшовная ЖК-видеостена или другие технологии
Для крупного изображения в помещении применяют три подхода: ЖК-видеостену, светодиодный (LED) экран и проектор. У каждого своя область, где он выигрывает. ЖК-видеостена занимает середину: высокая детализация, разумная стоимость и заметный, но тонкий шов между панелями.
Сильные стороны ЖК-видеостены
- Высокая чёткость и детализация картинки вблизи
- Разумная стоимость по сравнению с LED сопоставимой детализации
- Яркое изображение в помещениях с дневным светом
- Панель обслуживается и заменяется отдельно от всей стены
- Ресурс матрицы рассчитан на непрерывную работу годами
О чём помнить при выборе
- Между панелями остаётся тонкий шов — полностью цельного полотна нет
- Для просмотра вплотную нужен более дорогой класс с минимальным швом
- LED-экран даёт полотно без швов, но дороже при высокой детализации
- Проектор дешевле, но проигрывает по яркости и чёткости в светлых залах
- Итоговый выбор определяется расстоянием до зрителя и бюджетом
Этапы сборки и монтажа
Сборка видеостены — инженерный процесс, где результат зависит от точности каждого шага. Порядок работ выглядит так:
- Замер и проект. Специалист снимает габариты стены, проверяет ровность основания и закладывает конфигурацию сетки, доступ к панелям и прокладку кабеля.
- Расчёт конфигурации. Под задачу подбирается число панелей, класс шва, видеопроцессор и крепёжная система. Заказчик получает спецификацию и схему.
- Подготовка основания. Монтируется несущая рама или крепёжная система, проверяется вертикаль и допустимая нагрузка на стену.
- Установка панелей. Панели навешиваются на кронштейны и выравниваются по трём осям так, чтобы швы по всей сетке были равномерными.
- Подключение и настройка. Подключается видеопроцессор и источники сигнала, задаётся раскладка изображения на сетку панелей.
- Калибровка. Яркость и цвет соседних панелей сводятся в единое полотно, чтобы сетка не различалась оттенком.
- Обучение и сдача. Персонал получает доступ к программе управления и инструкцию по смене контента и переключению сценариев.
Что предлагает BTLScreen
BTLScreen собирает ЖК-видеостены в России: подбирает конфигурацию, поставляет панели и крепёж, проводит монтаж и калибровку. Панели 55 дюймов доступны в разных классах шва, нестандартные размеры и раскладки изготавливаются под техническое задание.
- Полный цикл производства в России — от резки матриц до сборки и тестирования на собственной площадке 8000 м².
- Расчёт конфигурации за 24–48 часов — заказчик получает схему сетки, спецификацию и коммерческое предложение в течение двух рабочих дней.
- Своя резка матриц под нестандартные размеры — видеостена собирается под конкретный интерьер, а не только в типовые сетки.
- Монтаж и калибровка под ключ — от подготовки основания до сведения панелей в единое полотно и обучения персонала.
- Панели для непрерывной работы — ресурс матрицы рассчитан на режим круглосуточной эксплуатации в диспетчерских и клиентских зонах.
Вопросы и ответы
Чем бесшовная видеостена отличается от обычной
Толщиной рамки между панелями. У бесшовных моделей суммарный шов между двумя соседними экранами составляет от 3,5 до 0,88 мм, тогда как у сборки из бытовых телевизоров рамка достигает нескольких сантиметров и режет изображение полосами. Полностью убрать шов в ЖК-технологии нельзя, но у бесшовных панелей линия стыка почти не различима с рабочего расстояния.
Какая толщина рамки у бесшовной ЖК-видеостены
Есть три типовых класса: базовый шов 3,5 мм, средний 1,8 мм и тонкий 0,88 мм. Значение обозначает суммарную рамку между двумя соседними панелями. Класс выбирают по расстоянию до зрителя: для просмотра вплотную нужен тонкий шов, для холлов и фойе достаточно базового.
Какую конфигурацию выбрать — 2×2 или 3×3
Формат 2×2 из четырёх панелей подходит для переговорных, ресепшн и компактных зон, где нужна цельная картинка без большой стены. Формат 3×3 из девяти панелей даёт крупное полотно для диспетчерских, конференц-залов и фойе. Выбор зависит от площади стены, расстояния до зрителя и содержания контента.
Сколько стоит бесшовная видеостена
Стоимость складывается из числа панелей, класса шва, видеопроцессора, крепёжной системы и монтажа. Тонкий шов и большее число панелей повышают цену. Точную стоимость под конкретную задачу специалисты BTLScreen рассчитывают за 24–48 часов после получения технического задания с габаритами стены и описанием сценария.
Как монтируется ЖК-видеостена на стене
На стену крепится несущая рама или система кронштейнов с регулировкой по трём осям. Панели навешиваются и выравниваются так, чтобы швы по всей сетке были равными, затем подключается видеопроцессор и проводится калибровка цвета. Ровность основания проверяют на этапе замера — от неё зависит равномерность швов.
Что делать, если одна панель выйдет из строя
Панель в видеостене заменяется отдельно, без демонтажа всей сетки. Крепления с механизмом выдвижения дают доступ к любой панели с лицевой стороны, даже когда стена встроена в нишу. После замены новую панель калибруют по цвету и яркости под остальные, чтобы она не выделялась.
Можно ли вывести на видеостену несколько источников сразу
Да, за это отвечает видеопроцессор. Он выводит на сетку одно большое изображение, делит площадь на независимые окна с разными источниками или комбинирует режимы. Число одновременных окон зависит от модели контроллера. Раскладка и переключение сценариев задаются в программе управления.
Какой срок сборки видеостены под ключ
Расчёт конфигурации и спецификация готовятся за 24–48 часов после получения технического задания. Сроки поставки панелей и монтажа зависят от конфигурации и класса шва и уточняются в коммерческом предложении. Нестандартные размеры и раскладки требуют больше времени, чем типовые сетки на панелях 55 дюймов.
